一、料筒温度
每一种材料都有各自的融溶温度范围，温度低了材料融不好，温度高了会分解，所以必须选择其对应的合适温度。然我们的注塑机温度控制系统也存在一定的差异，所以要学会观看胶头分析温度是否合适
打胶有异音，打出来的物料上有明显的未完全融溶料粒状颗粒，流动性不是太好时，说明温度过低，需升高温度。
打胶很顺利，打出来的物料像水一般流动性非常好，说明温度过高，需要降低温度。
材料温度非常重要，若偏高稍有分解，将严重影响产品的强度质量。所以，生产中一般不考虑变更料温。
二、模具温度
模具温度直接影响产品尺寸，一般情况下在试模阶段按材料类别设定，根据产品质量稍作调整，量产中不考虑变更为佳。
模具温度高时，融体流动性较好，有利于成型，但产品收缩增加，尺寸都会相应较小。
模具温度低时，融体流动性较差，不利于成型，但产品收缩减小，尺寸相应就较大。
模具温度除了影响产品尺寸之外，还决定着其结晶度的大小，模温高时结晶度就大，模温低时结晶度就小。
模温对其产品强度也有一定的影响，模温低时产品强度也低，当模温低时，产品流动性变差，那么结合线位置融合就会受到影响，结合线明显强度降低，再者，模温低时其结晶度低，其强度也相应较低。
三、干燥温度
部份材料有微量水分子，就会促使高分子的加速分解，比如PC，PBT等，那么在成型前就必须将其充分干燥方可生产。
若干燥不到位时，不但会加速材料分解，并产生大量的气泡，流动性也会变得非常好易产生披锋等不良。所以成型前必须干燥好。

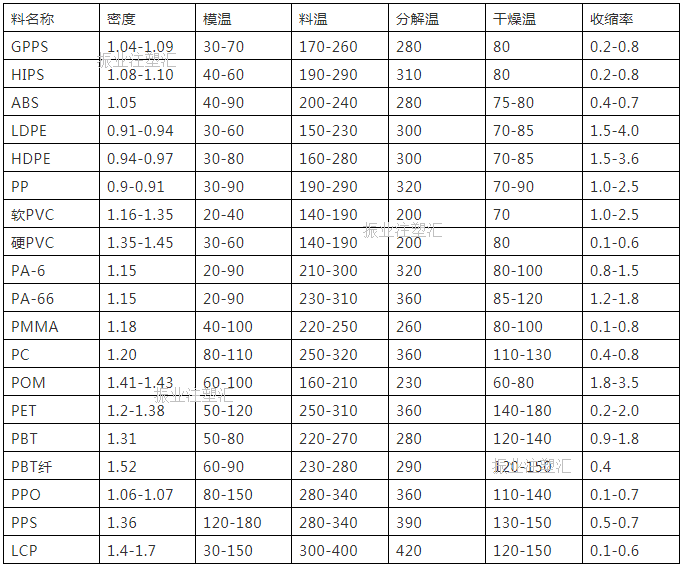

具体设定详见下表可参考；
常用塑料注塑加工资料
